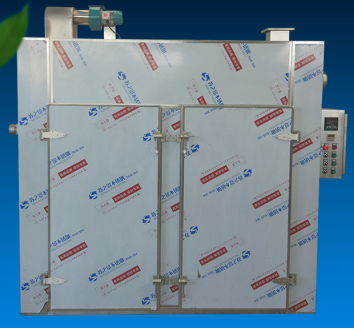

热风循环烘箱基本组成结构及操作原理

发布者:南京銮豪机械设备有限公司 发布时间:2020-3-24 14:23:35 点击次数:570 关闭
热风循环烘箱为整体隧道式结构,层流循环短时间灭菌方式,分为预热区、热风循环烘箱高温灭菌区和冷却区三部分。由机架、过滤器、加热装置、冷却装置、风机、传动装置、不锈钢传送网带及电气控制柜等部件组成。电气配电箱为独立结构,被安装在离烘箱不远的墙边烘箱的上部有层流箱;中部有预热区、加温区、冷却区连接而成的箱体。
烘箱的下部装有传动装置、排风装置和电气端子柜预热区由送风机、抽湿风机、手动调节风门、中效过滤器和高效过滤器等组成。高温灭菌区由耐高温风机、电加热器和高温高效过滤器等组成一个热风循环烘箱系统。高温热空气流经高效过滤器过滤,获得洁净度为A级的顶吹下回垂直流空气,然后直接对瓶子进行加热,热空气通过对网带上的瓶子不断的循环送风,既达到对瓶子加热灭菌和去热原要求,又达到层流A级的保护。高温灭菌区的后下侧还设置了高温箱补风口和过滤器。
冷却区由送风机、高效过滤器、水冷却器、电加热器和排风机等组成一个冷却系统达到冷却瓶子和层流A级的保护。排风装置在烘箱的底部,其排风口开在烘箱的顶部。排风口处用户应配管引出并接过由前层流箱中的风机,通过中效过滤器把室内空气吸入并送入高效过滤器过滤,以形成A级净化垂直层流,使清洗后的西林瓶不受外界污染。后层流箱除起保护作用外,还起到了冷却的作用。水冷却器装置于烘箱冷却区后侧,其冷却水进、出口在冷却区顶部,进水管处还装有自动调节阀。
水冷却器装置能根据冷却区的出瓶温度自动调节进水量为了节约能源,高温灭菌区顶吹回风垂直流热空气是自动循环使用的输瓶网带由电机通过双蜗轮减速机带动,它的速度可由变频器来调节瓶子由网带输送进入高温区,在高温区内进行干燥灭菌和去热原,继而进入冷却区冷却,冷却后被送至出口处。在预热区下面还设置了超声波清洗水箱,网带可在此进行超声波加热区内产生的湿热空气,由底部排风装置排出,其排风口开在烘箱预热区的顶部,排风量可由变频器控制,风机速度可调节。
